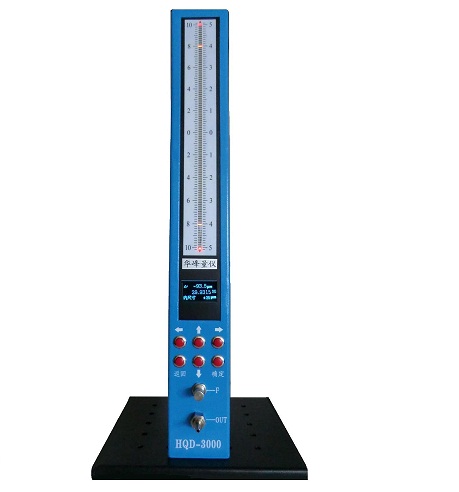

氣動測量儀主要是進行精密測量的，畢竟是精密測量，所以對度的要求是很高的，都知道句話，差之毫厘失之千里，點點誤差就有可能出現大的問題。那么氣動測量儀怎么校準呢？氣動測量儀校準步驟是怎樣的呢？請隨氣動測量儀小編起來了解下吧！

　　一、氣動測量儀校準前的調整

　　氣動測量儀在使的用過程中需要經常調整倍率以及零位。同時在使用段時間后，就會產生各種各樣的故障，這就需要進行故障的排除，以便來恢復原有的機能和性能。常見的需要氣動測量儀調整校準的故障有：

　　（1）精度故障：包括氣動測量儀軸精度不準、兩坐標測量精度差、角度示值誤差大、不同平面測量誤差大等。應對此類故障，要注意校正和調整。

　?。?）讀數故障：讀數異常不穩定,測量值非常大,有可能未進行標準件校正，進行標準件校正后即可正常。

　　出現問題就需要進行調整校準，量儀的各大項性能指標的調整大多數是在生產過程中進行，其前提是量儀的各零件都從未使用過、氣源符合要求、同時檢定工具是標準的。

　　1、多管示值變化

　　影響多管示值變化的因素主要有零位閥套的配合過緊以及零位彈簧的剛度過大。

　　2、示值穩定性

影響量儀示值的穩定性因素主要決定于連接管路以及連接處的漏氣，倍率螺釘上密封圈的外徑太小，螺紋配合太松以及零部位的螺釘螺紋部配合太松等。氣源太臟，氣路中的過濾器因為長時間沒有清洗致使流經量儀的空氣中含有的油、水分太多也是原因之。在進行長時間的示值穩定性實驗時，空氣中的油垢積附在噴嘴下面的擋板(即墊快或量快)上，積附的愈多，時間就愈長，這就相當于測量間隙逐漸的減小，量儀的示值也必然會產生很大的變化。

　　3、示值變差以及響應時間

　　量儀的示值變差超差，主要看穩壓器是否正常，以及是否有較大的臟物進入穩壓器或者量儀的內部。

　　4、示值誤差

　　影響浮標式氣動測量儀的示值誤差主要因素是錐度玻璃管、工作壓力和漏氣以及測頭。

　　錐度玻璃管的內腔外形是決定于量儀示值誤差大小的要害因素。尤其是研磨工藝加工的錐度玻璃管，其內腔外形的誤差般比較大。

　　漏氣在檢定氣動測量儀的示值誤差時，定是在上、下基準點之間調整量儀的基準倍率，同時與兩個基準點相對應的測量的間隙值由微動臺或不同的量塊給出。例如從錐度玻璃管上開始至測頭這段的各個接頭處、如果連接管處漏氣的話，因此實際上就會加大測量的間隙值，從而使量儀的示值誤差發生變化。所以應該仔細的檢查錐度玻璃管是否可以裝斜，玻璃管的壓蓋又是否未壓緊，接頭的壓合處是否有間隙以及分配室是否因組織疏松而漏氣等因素。

　　標準的軸向測頭由于經常對零，則面就會發生磨損，從而使得噴嘴圓角減小，即會造成量儀有示值范圍內中部誤差的偏正，因此應該對其進行修正。

　　5、倍率

　　對于倍率閥，要注重分配室中倍率螺釘旋入螺釘孔中是否有切屑等臟物沒有洗凈，螺孔是否還沒加工到深度，螺孔的面是否與螺孔的軸線不垂直，或者平面度不良以及倍率螺釘螺紋部過長等。

　　6、測量間隙

　　假如量儀的倍率能達到完整的要求，則就會影響量儀測量間隙的主要因素是量儀內部和連接管以及接頭處漏氣。

　　7、進氣壓力性

　　如果影響量儀進入氣壓力性的主要因素是穩壓器的壓力性。

　　8、浮標穩定性

　　氣動測量儀的指示穩定性也是浮標的穩定性。影響浮標穩定性的因素主要有浮標的外形，氣路中存在的不規則漏氣以及氣路各節流閥處產生的渦流等原因。如果浮標的大外圓不圓、外圓得表面有毛刺以及磕碰、外形和內腔不同軸等原因就會造成浮標的轉動、擺動和傾斜，此時應該及時更換浮標。

　　知道氣動測量儀怎么校準以及影響因素還不夠，還需要知道氣動測量儀校準步驟，根據步驟來進行校準，這樣會更容易些，并且對于新手來說，也是種不容易出現失誤的方法呦。我們起來往下看吧！

　　二、氣動測量儀校準步驟

　　1、清潔氣動測量儀：在使用前,需清除氣動測量儀和支架表面灰塵和油漬,使之保持清潔; 3.2 氣動內徑測量頭與校對規的調整：

　　2、先計算上下限校對規的范圍：上限校對規25.0276mm-下限校對規24.9701mm=0.0575mm，以μ值計算，取整數58μ。

　　3、然后計算標尺的取值范圍：標尺的小刻度為2μ，上下限校對規的范圍是58μ,標尺的范圍則是29格。

　　4、打開進氣閥,套入下限校對規(24.9701mm)，使噴嘴處于校對規寬度的中間位置.將校對規旋轉360度，調節零位旋鈕，使浮標處于下限位置，將紅色游標箭頭移至浮標處與浮標平齊,并標示24.9701mm；取下下限校對規,套入上限校對規, 將校對規旋轉360度，使浮標處于上限位置，將紅色游標箭頭移至浮標處與浮標平齊,并標示25.0276mm。如有偏差,調節倍率旋鈕,向上限位置相反方向調整,即浮標處于上限位置以上,調節倍率旋鈕,使浮標處于上限位置以下,再用零位旋鈕調至上限位置.反復用上下限校對規調節零位與倍率旋鈕, 即可使浮標處于“+28”與“-30”的位置。

　　5、校準：氣動測量儀在使用前需作校準,校準方法是使用上限校對規校對浮標的上限位置與標示25.0276mm是否相符,使用下限校對規校對浮標的下限位置與標示24.9701mm是否相符，如相符則為合格，可使用；如不相符則依照3.2.3的步驟調整，直至合格。并將校準的結果記錄在《氣動測量儀校準記錄表》上。

　　三、怎么判斷氣動測量儀校準成功沒？

　　需要準備酒精，干凈的布，開始還是需要觀察儀器外表有沒有破損，數字刻度是不是很清楚，然后檢查空氣濕度怎么樣， 好是干燥并且正常的壓力，調節相應的按鈕，旋轉放大倍數進行調整，如此反復，確定浮標正確位置為準，然后選取合適的環規，讀取φ，并計算相對于的尺寸誤差即可，這樣多嘗試幾次就知道校準成功沒。

　　看完文章后，您知道氣動測量儀該怎么校準了嗎？要有正確的步驟，還要知道影響因素，然后進行調整，這樣才能使氣動測量儀完被校準。精 的測量儀器，才能的測量，才能保障被測量產品的準確性，才能更有的避免失誤。
