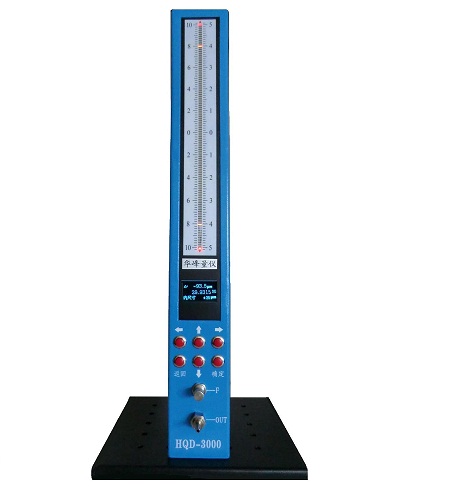

電子式氣動測量儀是一種精度高、量程大、穩定性好、能夠有效測量細微尺寸變化的精密測量儀具，并且支持數據存儲，結構簡單，性能可靠，是測控行業及相關行業經常使用的測量儀具。那么，關于電子式氣動測量儀工作原理是怎樣的呢？其使用條件和使用注意事項又有哪些呢？下面，氣動測量儀小編為大家分享一下相關知識吧。

　　一、電子式氣動測量儀的工作原理

　　電子式氣動測量儀的測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值。與不同的氣動測頭搭配，可以實現多種參數的測量。

　　壓力Ps為0.4~0.8MPa的壓縮空氣進入過濾器除去油液、水分、雜質等，通過氣源開關進入氣動測量儀組件室。在恒定的工作壓力0.2MPa條件下(氣電轉換器中的恒壓是通過噴嘴及節流閥之間的比例關系來確定的)，空氣到達氣動組件噴口。氣流進入反壓氣室，通過可調式節流閥排到大氣中。一部分空氣通過噴嘴入口進入測量氣室，并通過測頭端面與被檢測零件表面之間的間隙時排放到大氣當中。

　　檢測范圍的變動會引起測量間隙的變化，間隙的變化引起測量室內空氣壓力的改變，氣電轉換器將壓力改變轉換成相關的電信號至數據處理元件。利用單片計算機技術對數據進行處理，直接在數字顯示屏和彩色光柱上指示出被測尺寸相對于標準尺寸的變化量。根據預先設定的工件尺寸界限，指示出被測工件合格與否。

　　二、電子式氣動測量儀的使用條件

　　1、電源：AC85~265V 50HZ/60HZ

　　2、功耗：25W

　　3、環境溫度：0~45℃

　　4、濕度：85%以下

　　5、氣源：0.35-0.75MPa之潔凈氣源

　　6、遠離腐蝕性強的物品及強磁場、強電場及強震動等場合。

　　三、電子式氣動測量儀使用注意事項

　　1、壓縮空氣的氣源壓力應保持在0.4~0.8MPa之間，否則會使測量精度降低。

　　2、在壓縮空氣進入電子式氣動測量儀之前，應裝備氣源過濾組件，以清潔氣源并使壓力穩定。氣源過濾組件應裝有自動排水裝置或工作前、后定時手動排水。濾芯要定時更換或清洗。

　　3、氣源過濾組件應放在電子式氣動測量儀本體的下方約300~500mm處，以免積水進入量儀本體。

　　4、在長時間的連續測量過程中或中斷測量以后重新工作時，應經常使用校對規校對量儀。

　　5、校對規使用后，要妥善保管，以防磕碰生銹。

　　6、電子式氣動測量儀、校對規到檢定周期要及時送檢。檢定后，如校對規尺寸有所變化，應以新檢定的實際值作為調整量儀倍率的依據。

　　四、電子式氣動測量儀的測量優點

　　1、電子式氣動測量儀測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量儀難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

　　2、量儀的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

　　3、電子式氣動測量儀操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

　　4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

　　5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動測量儀主體和測量頭之間采用軟管連接，可實現遠距離測量。

　　6、電子式氣動測量儀結構簡單，工作可靠，調整、使用和維修都十分方便。

　　關于電子式氣動測量儀工作原理、使用條件、使用注意事項以及應用優點的相關內容就如上所述，電子式氣動測量儀的測量效果更好，在測控行業有著廣泛應用，深受廣大用戶的青睞。
